無線冬奧 | 冬奧無線電應用中的“百變金剛”——無線指揮調度通信終端

2022年03月04日 11:15 來源：工業和信息化部無線電管理局

本屆冬奧會在相距百公里的北京、河北兩地三賽區同時舉行，場館分散，部分場館地處偏遠，人員物資調配、應急處置等需要安全快捷的通信手段。同時，受疫情影響，北京冬奧會采取閉環管理，場館閉環內外的信息交流，離不開即時高效的無線通信。而開、閉幕式盛大的多人演出，更需要將指揮口令清晰準確地實時傳送到每一名演員的耳中。冬奧賽場上教練員與運動員之間，也需要利用專用通信實現快速溝通。無線指揮調度通信在這些方面發揮了極其關鍵的作用。

為響應賽事不同業務的個性化需求，此次冬奧會上使用的無線指揮調度通信終端豐富了使用功能，衍生出多種形態，可以稱其為“百變金剛”！

變身為“無線耳機”

佩戴耳返設備的冬奧開幕式演員（圖片來自央視直播截圖）

如果將冬奧會開、閉幕式的鏡頭拉近，您就能看到每位演員的耳朵里都佩戴著一個類似耳機的無線電設備，它的正式名稱叫作“耳返設備”。開、閉幕式精彩紛呈、震撼人心，行云流水般的盛大表演是在沒有主持人串場的情況下完成的，這離不開“耳返設備”的助力。

北京冬奧會上開幕式上佩戴耳返設備的合唱團（圖片來自央視直播截圖）

“耳返設備”是開、閉幕式演出指揮調度系統的重要組成部分。導演通過指揮調度平臺發出指令后，系統將聲音信號編碼形成無線電信號發射出去。“耳返設備”收到無線電信號后將其解調成聲音信號，佩戴設備的演員就可以實時、清晰地聽到導演的指令，確保演出各環節的無縫銜接。

據介紹，北京冬奧會開、閉幕式上用到的“耳返設備”多達16000個。“冬奧會開閉幕式離不開無線電技術的支撐，離不開無線電管理團隊的服務保障。他們保障了開幕式各類無線電設備不受無線電干擾，讓這兩場凝聚科技魅力的視聽盛宴得以完美呈現。”北京冬奧會開閉幕式工作部相關負責人樊衛兵盛贊道。

變身為“彩屏手機”

北京、延慶、張家口三大賽區人員物資的統一調配，保障人員的快速溝通，場館內外各團隊間的協調配合，都離不開無線對講機。

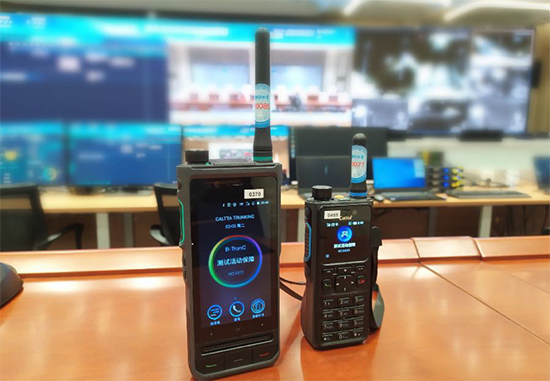

冬奧會指揮調度使用的寬帶集群通信對講機

冬奧會上使用的很多無線對講機除了即時通信外，還具有跟蹤定位、語音視頻通話等功能，就像一個“彩屏手機”。指揮中心可以根據準確的跟蹤定位功能對人員進行最優調配，對突發事件等快速處理、實時響應；借助語音視頻電話及時了解現場情況，進行正確的判斷和指揮。

國家速滑館中主轉播商、計時記分、體育展示等團隊間通信使用的無線對講機

為了滿足各領域、各部門的指揮調度需求，北京冬奧會構建了三層無線調度網絡。第一層是基于公網對講，覆蓋北京、河北的跨省網絡，主要用于支撐冬奧會指揮調度系統。接入網絡的對講機突破了傳統專網對講通信距離短的限制，可實現三賽區間的一鍵呼叫，打通冬奧組委、各場館，以及交通部、衛健委等相關部門間的溝通壁壘，確保各項工作的順利推進。第二層是區域性集群通信網絡，北京地區建有兩套集群通信系統，河北地區新建一套集群通信系統，用于區域內各部門間的領導指揮、調度協同。第三層是用于場館、團體內部通聯的局域網，競賽場館以集群通信調度為主，公網對講為輔；非競賽場館以公網對講為主，集群通信作為應急備用手段。為確保冬奧會及冬殘奧會開、閉幕式的順利舉行，“鳥巢”構建了有線和無線相結合的指揮調度系統，固定工作崗位通過有線方式互聯，非固定崗位及機動人員的調度則通過無線方式。無線部分采用雙頻組網技術進行組網，滿足了燈光、舞美、煙火等非固定崗位的即時通信需求。據悉，為落實“簡約”辦賽要求，本次北京冬奧會開閉幕式演員總?cè)藬?shù)控制在3000人左右，而無線電安全保障團隊為開閉幕式團隊核驗貼簽的集群通信無線電對講設備達1000余臺。

北京冬奧會閉幕式上佩戴無線對講機的工作人員

“我們?yōu)?lsquo;鳥巢’許可了23對某頻段的對講頻率。”冬奧會無線電安全保障頻率組組長宋柯平介紹，“為避免三階互調，我們把它們分為三組，確保組內頻率保持至少300kHz的間隔，以保證其使用效果”。

看我“七十二變”

短道速滑比賽主裁判佩戴的無線設備（圖片來自央視直播截圖）

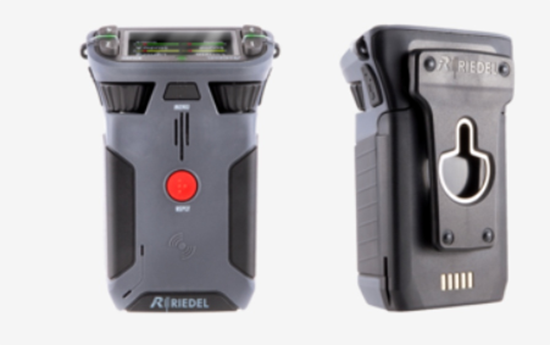

無線腰包細節圖

在冬奧賽場上，無線指揮調度設備的應用更為廣泛。在短道速滑項目中出鏡率極高的主裁判，頭上就戴著一個覆耳式耳機，順著耳機的數據線，可以發現主裁判身上佩戴的無線腰包，從外形上看上去像是一個“刮胡刀”，其實它的專業名稱叫作“DIVA內部通聯設備”，通過專用信道頻率與其他裁判員佩戴的無線腰包進行實時數據傳輸，從而幫助主裁判和裁判團的其他成員進行即時溝通，準確作出裁判，指揮比賽進行。

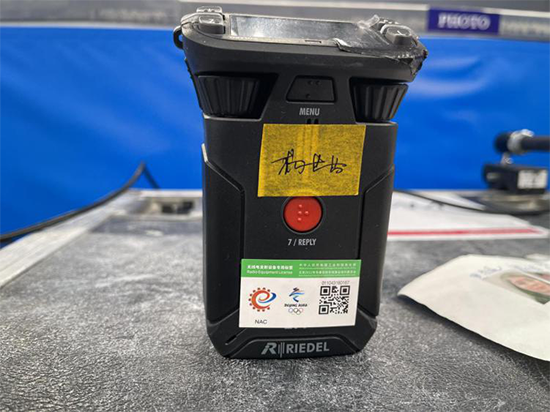

冰壺比賽使用的無線對講機

在承辦冰壺比賽的國家游泳中心，計時記分團隊也在使用此類無線腰包。由于冰壺運動需要把運動員聲音廣播出來，且比賽場地大，往往有四個團隊同時進行比賽，環境十分嘈雜。無線腰包的降噪功能強大，可以有效保障比賽區域內工作人員間的即時通信。

短道速滑佩戴無線對講機設備的教練員（圖片來自央視直播截圖）

齊廣璞的教練（白色外套）胸前佩戴無線對講機設備（圖片來自央視直播截圖）

齊廣璞在自由式滑雪男子空中技巧決賽比賽前，裁判員通過無線設備與裁判團聯絡確認

在中國代表團收獲3金3銀的云頂滑雪公園，無線對講設備在指導運動員及時調整參賽策略等方面發揮了重要作用。在徐夢桃、齊廣璞等參加的自由式滑雪空中技巧的比賽中，運動員每完成一次跳躍后就會通過結束區教練團隊人員的對講機，與出發區的教練員進行“連線”，第一時間接受教練的指導。在蘇翊鳴參加的單板滑雪坡面障礙技巧項目中，由于賽道很長，且有遮擋，位于出發區的教練并不能完全看到運動員比賽的整體表現。教練團隊會安排人員在賽道的關鍵位置觀看運動員動作、錄制視頻，并通過無線對講設備與出發區的教練進行即時溝通。運動員完成所有動作后，出發區的教練可以根據各觀察點位的視頻影像對運動員的騰空、轉體、著陸等每個動作細節進行指導，并隨時調整比賽戰術。

“北京冬奧會前，國家隊一直在國外訓練?；貒?guó)后，隊員們第一時間來到冬奧賽場開展訓練。為保障他們的數字對講設備的正常使用，我們緊急調配人員，對設備的相關參數進行調整，確保訓練和比賽過程中教練團隊與運動員間的順暢溝通。”云頂滑雪公園無線電頻率主管李科稱。

統計數據顯示，北京冬奧會期間，工業和信息化部許可了用于指揮調度的無線電頻率近2500條，涉及相關無線電設備超過12萬臺，這背后一定還有很多沒有被發現的形態和故事等待你來挖掘哦。
